AVX貼片鉭電容命名規則
瀏覽次數：1659
|
發布日期：2020-11-24

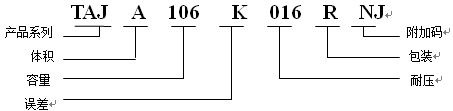

AVX貼片鉭電容命名規則:
TAJ B 106 M 016 R NJ
第一部分TAJ：AVX貼片鉭電容的系列號，TAJ系列鉭電容中文俗稱標準品系列，AVX鉭電容共有TAJ,TPS,TPM,TAP,TBC等系列。
第二部分B：鉭電容封裝尺 寸代碼，鉭電容的封裝表示方法與普通貼片電容（MLCC）不同，不是采用英制的表示方法（0603、0805、1206、1210、1812等就常見的尺寸就 是英制表示）方法），也不是公制表示方法，而有自己一套獨特的尺寸表示方法，它是用英文字母表示尺寸的，每個字母對應的尺寸如下表所示。
第三部分106：這是電容的“三位數表示法”，用來表示貼片鉭電容的標稱容量值（106表示10uF）。
第四部分M： 容量誤差，K表示+/-10%，M表示+/-20%。貼片鉭電容的誤差就這兩種。
第五部分016：表示電壓16V，這個好理解。常見電壓和代碼對應關系為：004—4V, 006—6.3V, 010—10V, 016—16V,025—25V, 035—35V,
050—50V. 工業用鉭電容的最高電壓就是50V，超過這個電壓值的鉭電容是沒有的（部分軍用鉭電容可又作到63V）。
第六部分R： 包裝方式，R表示編帶小盤裝（7英寸直徑的料盤），現在基本就這和種包裝形式。其它三種很少見。
第七部分NJ：后綴，沒有具體的意見，由AVX原廠自定義，不用去理解。
